Hvordan krympe et vridd par?

Først, la oss se hva som eret vridd par. Denne kommunikasjonskabel består av ett eller flere par isolerte ledere. Ledere er vridd sammen og dekket med en plasthylse. Nettverkskabelen som brukes til å koble til Internett, består av fire par ledere.

Før du komprimerer det snoede paret, må du bestemme for hvilke formål du vil bruke den. Det er to hovedtyper av krymping Twisted-pair-kontakt:

•
  direkte link - for tilkobling av en datamaskin og en bryter / hub / router
•
  tverrledd (crossover) - Koble sammen to datamaskiner sammen

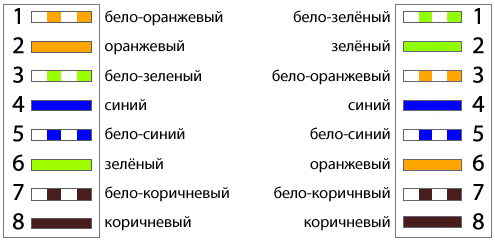

Med en rett kobling krympes begge ender av det snoede paret i ett mønster, med tverrbindingen i forskjellige retninger. Vanligvis når snoet par for en rett linje ledere snoet par er ordnet i følgende rekkefølge:

•
  hvit / oransje / oransje / hvit / grønn / blå / hvit / blå / grønn / hvit / brun / brun


ved crossover link den ene enden av det snoede paret er komprimert av den forrige ordningen, og den andre av den andre:

•
  hvit / grønn / grønn / hvit / oransje / blå / hvit / blå / oransje / hvit / brun / brun


I prinsippet kan moderne nettverkskort "forstå" og direkte kobling når du kobler to datamaskiner, men det er bedre å være trygg.

Så, hvordan å krympe et vridd par hjemme? For å gjøre dette, trenger du selve kabelen, flere RJ-45-kontakter og et spesielt verktøy som kalles crimping tang (crimper, crimper).

Krimptang består av tre arbeidsområder, som hver har sine egne funksjoner. Håndtaket er plassert kniv for kutting av ledninger, og noen modeller har også en utsparing som er utformet for å fjerne den eksterne isolasjonen fra rundkabelen. I sentrum av swage er det en spesiell stikkontakt, hvor kontakten også krympes. Og i den øverste delen av crimper er det et område som hjelper Skal den ytre isolasjonen snoet par.

Så, for å komprimere det snoede paret må du førstTrim forsiktig kabelen med den innebygde kniven. Deretter skal det rengjøres ca tre centimeter av kabelen fra isolasjonen med en spesiell kniv. I prinsippet kan du erstatte den med en vanlig kniv eller sakse.

Etter dette bør du fortynne, untwine ogjuster wireparene. Deretter må du distribuere ledninger i henhold til fargene i henhold til ønsket skjema og justere. Etter å ha strammet de justerte lederne, er det nødvendig å kutte sine tips ved hjelp av en innebygd kniv, og etterlater omtrent 1 cm av vevde ledere.

Etter dette blir de rettede lederne satt inn ikontakt RJ-45. Dele av ledere må nå ende på troughs. Pass på at kabelkappen kommer ut bak låsen, designet for å fikse, og kommer også til stopp. Deretter må du sjekke igjen om lederne er riktig lagt i farger og sett kontakten i swage til den stopper. Etter dette, klem klemmeknappene til kablets låseklokk klikker på plass.

Men det skjer at du ikke har krympe, men komprimereet vridd par, vel, bare dårlig. Deretter kan du bruke en tynn skrutrekker til å krympe den. Denne metoden er mer arbeidsintensiv og mindre effektiv, men i en nødssituasjon kan det være nyttig. Hvordan krympe et vridd par med en skrutrekker?

Som i det forrige tilfellet, er det nødvendig å rengjøreIsolasjon, utvider ledere med farger og sett dem inn i kontakten. Etter dette må plastkontaktholderen og kontaktdekkene dumpes slik at de ikke stikker ut over overflaten. For å gjøre dette, trykk på dem over enden av skrutrekkeren. Etter dette må du sette inn skrutrekkeren sammen og til slutt drukne kontaktene, slik at tennene kommer inn i isolasjonen. Du må presse hardt, men nøye.

Sjekk om du klarte å klemme det snoede paret riktig, du kan bruke spesiell enhet - tester. Selv om det i noen tilfeller ikke er en tester ikke nødvendig - et dårlig fungerende eller ikke-fungerende nettverk og vil vise at kabelen er krympet dårlig eller feil.
