Hjemmelaget teleskop

Som du sikkert allerede vet, i teleskop-reflektorer er linsen representert av et speil. Å lage en selvbetjent teleskop-reflektorer ganske vanskelig, spesielt hvis man manuelt lager speil for det, men den utvilsomt fordelene med et selvbetjent teleskop-reflektor foran det samme hjemmelaget refraktorteleskop er større forstørrelse enn refraktoren.

Selvbetjente teleskoper-reflektorer, amatør-astronomer bygger, hovedsakelig på Newton-systemet. Det var Isaac Newton i ca 1670 som først skapte teleskop-reflektor. Dette tillot ham å bli kvitt kromatiske avvik (De fører til en reduksjon av billedskarpheten, til utseendet av det fargede konturer eller striper, noe som ikke er på det virkelige objekt) - den viktigste mangel av den da eksisterende refraktor teleskop.

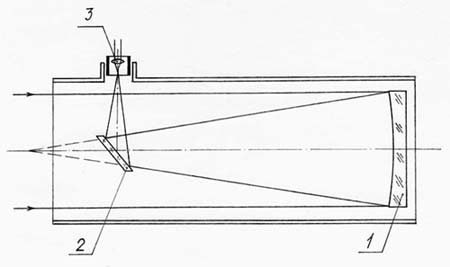

Ordningen av den "newtonske" reflektoren ser slik ut:

I denne ordningen er speilet 1 også linsenkalt hovedspeilet. Dette speilet er parabolisk eller sfærisk. Speil 2 kalles et diagonalt speil - dette speilet styrer en stråle av reflekterte stråler gjennom okularet til observatøren. Elementet angitt med tallet 3 er okularenheten.

Fokuset på hovedspeilet og fokuset på okularet som er satt inn i okularrøret, må falle sammen. Hovedspeilets fokus er definert som keglens toppunkt reflektert av speilstrålene.

Den diagonale speilet er laget i små dimensjoner, det er flatt og kan ha en rektangulær eller elliptisk form. Et diagonalt speil er montert på den optiske aksen til hovedspeilet (objektiv), i en vinkel på 45 ° til den.

En vanlig flat flat speil er ikke alltid egnet til bruk som et diagonalt speil i et hjemmelaget teleskop - teleskopet trenger en optisk mer nøyaktig overflate. derfor Som et diagonalt speil kan du bruke en flat overflate av en flat-konkav eller flatbøyet optisk linse, hvis du først dekker dette flyet med et lag av sølv eller aluminium.

Dimensjoner på et flatt diagonal speil til et hjemmelaget teleskop er bestemt av den grafiske konstruksjonen av strålens kjegle, som reflekteres av hovedspeilet. Med rektangulær eller elliptisk form av speilet er sidene eller aksene knyttet til hverandre som 1: 1.4.

Linsen og okularet til det selvgjorte teleskop-reflektoren er montert i teleskoprøret, vinkelrett vinkelrett. For å montere hovedspeilet til et hjemmelaget teleskop, er det nødvendig med en ramme, tre eller metall.

Å lage en treramme for hovedspeilet til et hjemmelaget reflektorteleskop Du kan ta en runde eller ottekantplatetykkelse ikke mindre enn 10 mm og 15-20 mm mer enn diameteren på hovedspeilet. Hovedspeilet er festet på dette brettet med 4 stykker tykkvegget gummirør, sett på skruene. For bedre fiksering under skruenes hoder, kan du sette plastskiver (speilet kan ikke klemmes av dem).

Trompet av et hjemmelaget teleskop er laget av et stykke metallrør, fra flere lag av papp limet sammen. Du kan også lage et metall-papp-rør.

Tre lag med papp limes mellomet snekker- eller kaseinlim, sett deretter kartongrøret inn i mettalisk ringene av stivhet. Metal lager også en bolle for randen av hovedspeilet til hjemmekonstruert teleskop og dekselet på røret.

Lengden på røret (røret) på hjemmelaget teleskop-reflektor skal være lik brennvidden til hovedspeilet og den indre diameteren av røret - 1,25 av diameteren på hovedspeilet. Fra innsiden bør røret på hjemmelaget teleskop-reflektor være "svart", dvs. dekke med et matt svart papir eller maling med en svart matt maling.

Okularet til et hjemmelaget teleskop-reflektor i den enkleste utførelsen kan være basert,som de sier, "på friksjonen": det bevegelige indre rør beveger seg langs den faste eksterne, og gir den nødvendige fokusering. Den okulære enheten kan også bli gjenget.

Det hjemmelagde reflektorteleskopet må monteres på en spesiell støtte - montering før bruk. Du kan kjøpe som en ferdig fabrikkmonter, og gjør det selv, fra improviserte materialer. Les mer om hva slags fester for hjemmelagde teleskoper du kan lese i våre kommende materialer.
